快速溫變循環與振動步進綜合試驗裝置。
適用於航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元器件，在高溫、低溫或濕熱環境下的各項性能指標的檢驗。試驗數據可通過U盤拷貝，電腦無需安裝任
適用於航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元器件，在高溫、低溫或濕熱環境下的各項性能指標的檢驗。試驗數據可通過U盤拷貝，電腦無需安裝任
適用於航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元器件，在高溫、低溫或濕熱環境下的各項性能指標的檢驗。試驗數據可通過U盤拷貝，電腦無需安裝任

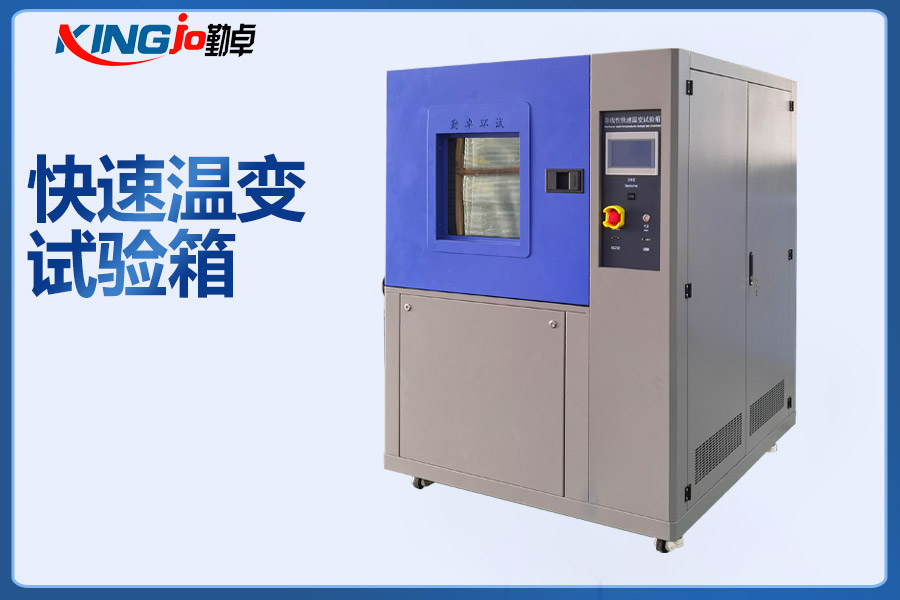

快速溫變試驗箱是產品在設計強度極限下，運用溫度加速技巧(在上、下限極值溫度內進 行循環時，產品產生交替膨脹和收縮)改變外在環境應力，使產品中產生熱應力和應變，透過加速應力來使潛存於產品的瑕疵浮現，以避免該產品於使用過程中，受到環境應力的考驗時而導致失效，造成不必要的損失，對於提高產品出貨良率與降低返修次數有顯注的效果。
|
具體參數 |
|||||||||
|
型號 |
CK-225TK/G |
CK-408TK/GF |
CK-600TK/G |
CK-800TK/G |
CK-1000TK/G |
||||
|
內容量(L) |
225 |
408 |
600 |
800 |
1000 |
||||
|
H:0℃~+150℃ C:-20℃~+150℃ L:-40℃~+150℃ U:-60℃~+150℃ J:-70℃~+150℃ |
|||||||||
|
測試室尺寸WxDxHcm |
50x60x75 |
60x80x85 |
80x80x90 |
80x80x90 |
100x100x100 |
||||
|
外形尺寸WxDxHcm |
85x150x203 |
95x170x213 |
115x185x218 |
125x175x218 |
125x185x218 |
||||
|
溫度範圍 |
-20~+150℃ |
||||||||
|
溫度波動範圍 |
±0.3℃~(-20~+100℃) ±0.5℃~(+100.1~+150℃±2.5%rh |
||||||||
|
溫度均勻性 |
±1.0℃~(-20~+100℃) ±1.5℃(+100.1~+150℃) ±1.5℃（-20~+100℃）±2.0℃(100~+150℃) |
||||||||
|
升溫時間 |
非線性升溫速率(5℃/10℃/15℃/20℃/25℃)線性升溫速率 (5℃/10℃/15℃/20℃) |
||||||||
|
降溫時間 |
非線性降溫速率(5℃/10℃/15℃/20℃/25℃)線性降溫速率(5℃/10℃/15℃/20℃) |
||||||||
|
外殼材料 |
防鏽處理冷軋鋼板+2688粉體徐裝或SUS304不鏽鋼 |
||||||||
|
內體材料 |
不鏽鋼板 (SUS304CP種2B製光處理) |
||||||||
|
絕緣材料 |
硬質聚氨酯泡沫料(箱體用)玻璃棉(箱門用) |
||||||||
|
製冷方式 |
機械式雙級壓縮製冷方式(氣冷冷凝器或水冷換熱器) |
||||||||
|
製冷機 |
法國“泰康”全封密壓縮機或德國“比澤爾”半封密壓縮機 |
||||||||
|
製冷機容量 |
3.0HP*2 |
3.0HP*2 |
4.0HP*2 |
5.0HP*2 |
5.0HP*2 |
||||
|
膨脹機構 |
電子式自動膨脹閥方式或毛細管方式 |
||||||||
|
壓縮機冷卻方式 |
風冷或水冷、冷水機 |
||||||||
|
加熱器 |
鎳鉻合金電熱絲式加熱器 |
||||||||
|
箱內攪拌用鼓風機 |
雨田電機120W |
||||||||
|
電源規格 |
380V AC3Φ4W 5060Hza |
||||||||
|
AC380V |
21A |
21A |
23A |
24.5A |
28A |
||||
|
重量(kg) |
380 |
400 |
400 |
480 |
500 |
||||
|
備注: 可根據客戶要求尺寸來訂製，滿足客戶的要求 |
|||||||||

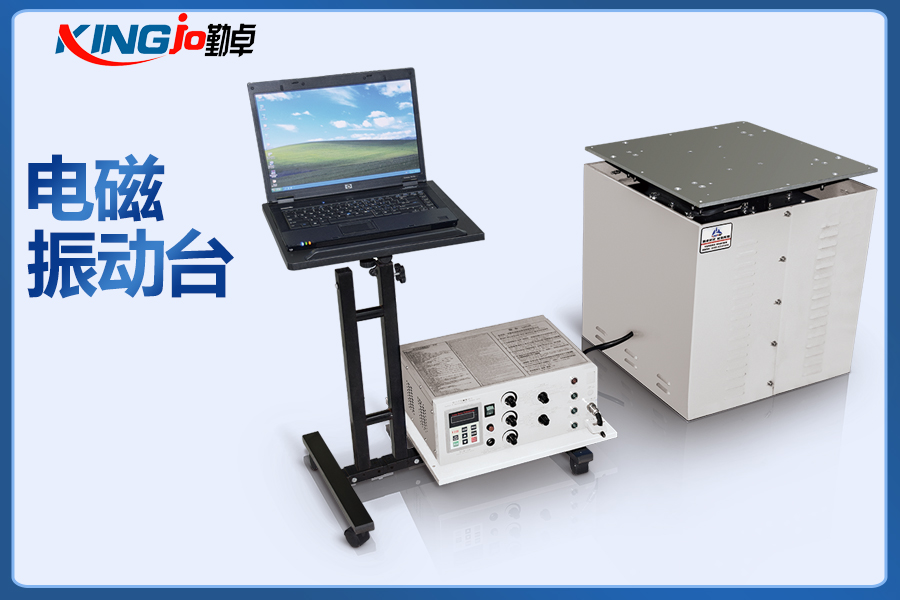

勤卓品牌電磁式振動台（又稱之為電動振動試驗係統）係統主要應用於航天、航空、兵器、船舶、汽車、通訊、家電、電子、科研院校等領域。是在實驗室內反映被測件在運輸和實際工作環境中對振動環境變化的適應性，暴露產品的缺陷，是新產品研製、樣機試驗、產品合格鑒定試驗全過程等必不可少的重要試驗手段。總而言之，本係列的電磁式振動台，就是尋找產品的破壞點（故障點）。
本套勤卓品牌電磁式振動台是常規性質的可靠性環境試驗設備，可進行試驗種類包括：正弦波振動、隨機波振動、典型衝擊、諧振搜索與駐留。後期可增加正弦加隨機、隨機加隨機、正弦加隨機加隨機、路譜仿真、衝擊響應譜、瞬態衝擊等。
|
【IPTT型係列/5000Hz】 |
||||||||||||
|
NO |
IPTT |
型號 |
振動方式/頻率Hz |
方向:二軸一體機 |
控製模式:同一台麵一體機 |
尺寸CM |
總高cm |
承重kg |
振幅mm |
加速度 |
時間/秒 |
|
|
5 |
IPTT型 頻率 5000 Hz |
QZ-50IPTT |
正弦波 ■同:P/W/T型功能 ■調率:0Hz-5000Hz 含:振動台控製分析係統 |
■同一台麵 |
1個 IPTT型 控製箱 |
﹢ |
50*50 |
35CM |
出貨 |
0-5mm |
16-20g |
時間: ■0秒到 135年 單位:秒 |
|
6 |
|
QZ-75IPTT |
|
同時個別 |
|
|
75*75 |
|
|
|
|
|
|
|
|
|
|
二軸一體機 |
|
|
|
|
100kg |
|
|
|
|
|
|
|
|
(垂直)+(水平) |
|
|
|
|
|
|
|
|
