高低溫濕熱交變試驗箱蒸發器管路的基本原則

發布時間: 2022-09-03    來源:勤卓環試

       製冷係統是高低溫濕熱交變試驗箱中非常重要的一環,氟利昂作為製冷係統主要製冷劑,它需要與潤滑油互相溶解,因此,在布置製冷管路時,必須保證從壓縮機帶出的潤滑油在經過冷凝器、蒸發器等部件之後,能全部回到製冷壓縮機的曲軸箱裏。由此,製冷係統的設計基本原則為,①保證蒸發器得到充分的供液。② 防止液態製冷劑進入製冷壓縮機。③防止製冷壓縮機缺油。④避免過大的壓力損失,考慮操作和檢修方便,並適當注意整齊。
     對吸氣管的要求原則:
     ①考慮到高低溫濕熱交變試驗箱潤滑油能從蒸發器不斷流向壓縮機,壓縮機的吸氣管應有不小於0. 01的坡度,坡向壓縮機。

     ②當蒸發器高於製冷壓縮機時,為了防止停機時液態製冷劑從蒸發器流入壓縮機,蒸發器回氣管應先向上彎曲至蒸發器的最高點,再向下接到壓縮機。

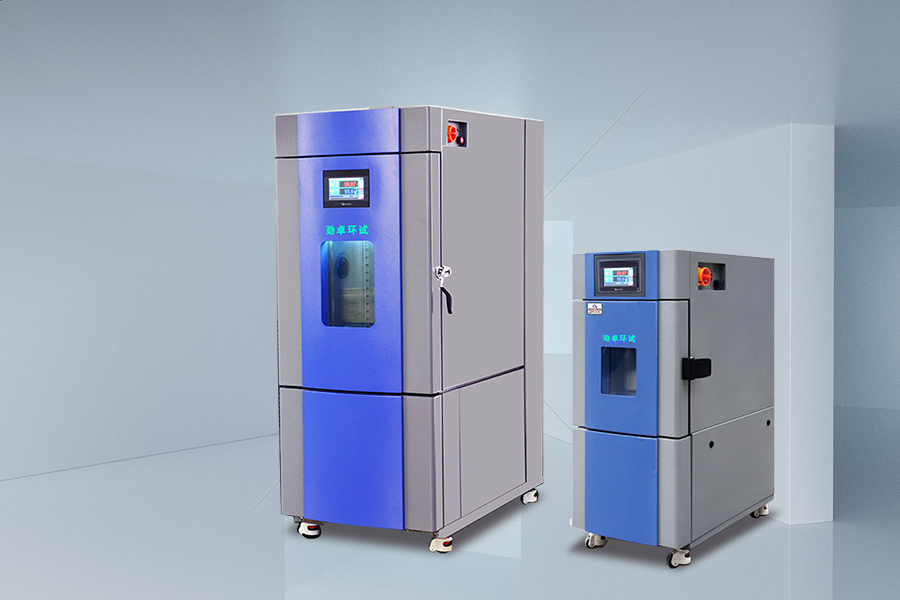

高低溫濕熱交變試驗箱


     ③ 在變負荷工作的製冷係統中,為了保證低負荷回油,管徑可能需要選用得很小,特別是能量調節範圍較大時,問題更加突出。為了避免全負荷時壓力降太大,可用兩根上升立管,兩管之間用個集油彎頭連接。
     ④高低溫濕熱交變試驗箱多組蒸發器的回氣支管接至同一吸氣總管時,應根據蒸發器與製冷壓縮機的相對位置采取不同的處理方法。
     ⑤氟利昂製冷壓縮機並聯運轉時,回到每台製冷壓縮機的潤滑油不一定和從它帶走的潤滑油量相等,必須在曲軸箱上裝有均壓管和油平衡管,使回油較多的製冷壓縮機裏的油通過平衡管流回油較少的壓縮機。
     ⑥上升吸氣立管中的氟利昂氣體必須具有一定的流速,才能把潤滑油帶回壓縮機內
     ⑦ 為了防止高低溫濕熱交變試驗箱潤滑油或可能冷凝下來的液體流回壓縮機,製冷壓縮機的排氣管應有0.01 ~0.02的坡度,坡向油分離器或冷凝器。
     ⑧ 在不同油分離器時,如果壓縮機低於冷凝器,排氣管道設計成一個U型彎管,以防止冷凝的液體製冷劑和潤滑油返流回製冷壓縮機。
